उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: CHAOXIN
भुगतान और शिपिंग की शर्तें
भुगतान शर्तें: टी/टी
सामग्री: |
ताँबा |
पैकेज का प्रकार: |
ड्रम में या अपनी आवश्यकता के अनुसार |
कीवर्ड: |
कॉपर कैटेनरी तार |
विशेषता: |
इलेक्ट्रिकल कंडक्टीविटी |
आयुध डिपो: |
मानक या ग्राहक आवश्यकताएं |
मानक: |
डीआईएन48201 |
सामग्री: |
ताँबा |
पैकेज का प्रकार: |
ड्रम में या अपनी आवश्यकता के अनुसार |
कीवर्ड: |
कॉपर कैटेनरी तार |
विशेषता: |
इलेक्ट्रिकल कंडक्टीविटी |
आयुध डिपो: |
मानक या ग्राहक आवश्यकताएं |
मानक: |
डीआईएन48201 |

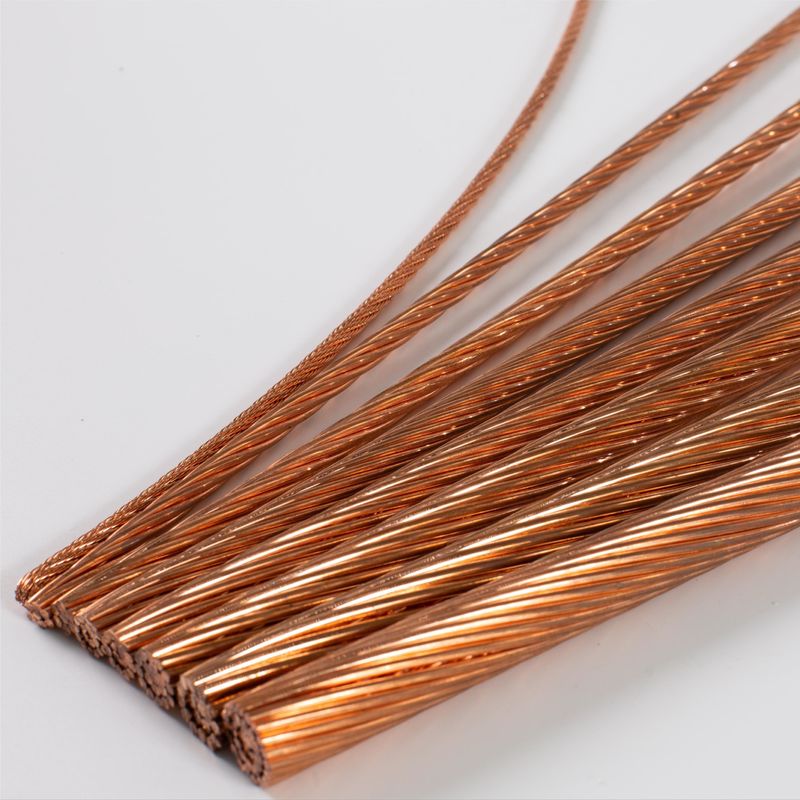

तांबा कैटेनरी वायर नरम रेल के लिए अच्छा विद्युत चालकता
तांबा कैटेनरी तार एक प्रकार का ऊपरी कंडक्टर है जिसका उपयोग विद्युत संचरण और वितरण प्रणालियों में किया जाता है। यह मुख्य रूप से तांबे से बना है,एक उच्च प्रवाहकीय धातु अपने उत्कृष्ट विद्युत और तापीय गुणों के लिए जाना जाता हैएक कंडक्टर दो आधारों के बीच एक तार का आकार है, जो एक पैराबोलिक आर्क के समान एक वक्र बनाता है।
कैटेनरी तार के लिए तांबे का उपयोग करने के मुख्य फायदे इसकी उच्च विद्युत चालकता और संक्षारण प्रतिरोध हैं।तांबे में आमतौर पर इस्तेमाल होने वाली धातुओं में सबसे अधिक विद्युत चालकता होती हैइसके अतिरिक्त, तांबा ऑक्सीकरण प्रतिरोधी है और इसकी यांत्रिक शक्ति अच्छी है।इसे बाहरी अनुप्रयोगों के लिए उपयुक्त बनाना और तार की दीर्घायु सुनिश्चित करना.
तांबे की कैटेनरी तार को कम से कम ऊर्जा हानि के साथ लंबी दूरी पर उच्च विद्युत धाराओं को ले जाने के लिए डिज़ाइन किया गया है।इसका उपयोग अक्सर उच्च वोल्टेज बिजली लाइनों में किया जाता है जो बिजली संयंत्रों से सबस्टेशन और वितरण नेटवर्क में बिजली का प्रसारण करते हैंतार को आमतौर पर टावरों या पोल द्वारा समर्थित किया जाता है और इसका कैटेनरी आकार इसे अपनी लंबाई के साथ यांत्रिक तनाव को समान रूप से वितरित करने की अनुमति देता है।
आवेदन
यह ध्यान रखना महत्वपूर्ण है कि तांबे के कैटेनरी तारों की विनिर्माण प्रक्रिया विशिष्ट उद्योग मानकों और नियमों के अधीन हो सकती है,क्योंकि वे विद्युतीकृत रेल प्रणालियों के महत्वपूर्ण घटक हैंयह प्रक्रिया रेल अवसंरचना की विशिष्ट आवश्यकताओं और डिजाइन मापदंडों के आधार पर भी भिन्न हो सकती है।
कॉपर संपर्क तार विनिर्देशः
| तांबे के तार E-CU | ||||||||||
| नाममात्र क्रॉस अनुभाग |
क्रॉस सेक्शन की गणना | संख्या तार |
व्यास | तार की तन्यता शक्ति |
प्रतिरोध (20°C) Ωmm2/m |
विद्युत चालकता (20°C) % आईएसीएस |
वजन | गणना तोड़ने का भार |
||
| तार | कंडक्टर | पहले/एमपीए | बाद/एमपीए | |||||||
| ई-सीयू 10 | 10.02 | 7 | 1.35±0.03 | 4.1 | ≥422 | ≥ 392 | ≤0.01786 | ≥ 96 | 90 | 4.02 |
| ई-सीयू 16 | 15.89 | 7 | 1.70±0.03 | 5.1 | ≥422 | ≥ 392 | ≤0.01786 | ≥ 96 | 143 | 6.37 |
| ई-सीयू 25 | 24.25 | 7 | 2.10±0.03 | 6.3 | ≥422 | ≥ 392 | ≤0.01786 | ≥ 96 | 218 | 9.72 |
| ई-सीयू 35 | 34.36 | 7 | 2.50±0.03 | 7.5 | ≥422 | ≥ 392 | ≤0.01786 | ≥ 96 | 310 | 13.77 |
| ई-सीयू 50 | 49.48 | 7 | 3.00±0.03 | 9.0 | ≥422 | ≥ 392 | ≤0.01786 | ≥ 96 | 446 | 19.84 |
| ई-सीयू 50 | 48.35 | 19 | 1.80±0.03 | 9.0 | ≥422 | ≥ 392 | ≤0.01786 | ≥ 96 | 437 | 19.38 |
| ई-सीयू 70 | 65.81 | 19 | 2.10±0.03 | 10.5 | ≥422 | ≥ 392 | ≤0.01786 | ≥ 96 | 596 | 26.38 |
| ई-सीयू 95 | 93.27 | 19 | 2.50±0.03 | 12.5 | ≥422 | ≥ 392 | ≤0.01786 | ≥ 96 | 845 | 37.39 |
| ई-सीयू 120 | 116.99 | 19 | 2.80±0.03 | 14.0 | ≥422 | ≥ 392 | ≤0.01786 | ≥ 96 | 1060 | 48.9 |
| ई-सीयू 150 | 147.11 | 37 | 2.25±0.03 | 15.8 | ≥422 | ≥ 392 | ≤0.01786 | ≥ 96 | 1337 | 58.98 |
| ई-सीयू 185 | 181.62 | 37 | 2.50±0.03 | 17.5 | ≥422 | ≥ 392 | ≤0.01786 | ≥ 96 | 1649 | 72.81 |
| तांबा-मैग्नीशियम मिश्र धातु के तार BZII | ||||||||||
| नाममात्र क्रॉस अनुभाग |
क्रॉस सेक्शन की गणना | संख्या तार |
व्यास | तार की तन्यता शक्ति |
प्रतिरोध (20°C) Ωmm2/m |
विद्युत चालकता (20°C) % आईएसीएस |
वजन | गणना तोड़ने का भार |
||
| तार | कंडक्टर | पहले/एमपीए | बाद/एमपीए | |||||||
| BZII 10 | 10.02 | 7 | 1.35±0.03 | 4.1 | ≥618 | ≥ 589 | ≤0.02778 | ≥ 62 | 90 | 5.88 |
| BZII 16 | 15.89 | 7 | 1.70±0.03 | 5.1 | ≥618 | ≥ 589 | ≤0.02778 | ≥ 62 | 143 | 9.33 |
| BZII 25 | 24.25 | 7 | 2.10±0.03 | 6.3 | ≥618 | ≥ 589 | ≤0.02778 | ≥ 62 | 218 | 14.24 |
| BZII 35 | 34.36 | 7 | 2.50±0.03 | 7.5 | ≥618 | ≥ 589 | ≤0.02778 | ≥ 62 | 310 | 20.17 |
| BZII 50 | 49.48 | 7 | 3.00±0.03 | 9.0 | ≥608 | ≥ 589 | ≤0.02778 | ≥ 62 | 446 | 28.58 |
| BZII 50 | 48.35 | 19 | 1.80±0.03 | 9.0 | ≥618 | ≥ 589 | ≤0.02778 | ≥ 62 | 437 | 28.39 |
| BZII 70 | 65.81 | 19 | 2.10±0.03 | 10.5 | ≥618 | ≥ 589 | ≤0.02778 | ≥ 62 | 596 | 38.64 |
| BZII 95 | 93.27 | 19 | 2.50±0.03 | 12.5 | ≥618 | ≥ 589 | ≤0.02778 | ≥ 62 | 845 | 54.76 |
| BZII 120 | 116.99 | 19 | 2.80±0.03 | 14.0 | ≥618 | ≥ 589 | ≤0.02778 | ≥ 62 | 1060 | 67.57 |
| BZII 150 | 147.11 | 37 | 2.25±0.03 | 15.8 | ≥618 | ≥ 589 | ≤0.02778 | ≥ 62 | 1337 | 86.37 |
| BZII 185 | 181.62 | 37 | 2.50±0.03 | 17.5 | ≥618 | ≥ 589 | ≤0.02778 | ≥ 62 | 1649 | 106.63 |
Jiangyin Electric Alloy Co., Ltd., जिसे पहले Jiangyin Electric Alloy Factory के नाम से जाना जाता था, 12 जून 1985 को स्थापित किया गया था। यह मुख्य रूप से अनुसंधान और विकास, उत्पादन,और उच्च गति रेल सहायक उत्पादों की बिक्रीइसके मुख्य उत्पाद तांबे के मिश्र धातु के गहरे प्रसंस्करण उत्पाद हैं, जिनमें रेलवे संपर्क तार, रेलवे लोड-बेयरिंग केबल, तांबे के मिश्र धातु के बसबार और अन्य तांबे के घटक शामिल हैं।
अपनी स्थापना के बाद से कंपनी ग्राहकों को उन्नत प्रबंधन प्रणालियों के साथ उच्च गुणवत्ता वाले तांबे के मिश्र धातु उत्पादों और सेवाओं के साथ प्रदान करने के लिए प्रतिबद्ध है,मजबूत अनुसंधान एवं विकास क्षमताएं, उत्कृष्ट उत्पाद गुणवत्ता और व्यापक सेवाएं।
इसने रेल मंत्रालय के अधीन रेलवे ब्यूरो जैसे शंघाई, गुआंगज़ौ, बीजिंग, झेंगझौ, चेंगदू और अन्य रेलवे ब्यूरो के साथ सफलतापूर्वक सहयोग किया है।रेल मंत्रालय के लोकोमोटिव और मोटर उत्पादन उद्यम, जैसे कि सीआरआरसी और राष्ट्रीय मोटर और विद्युत उपकरण उत्पादन उद्यम, साथ ही प्रसिद्ध घरेलू और अंतरराष्ट्रीय उद्यम जैसे कि सियांगटन इलेक्ट्रिक, डोंगफांग इलेक्ट्रिक,श्नाइडर इलेक्ट्रिक, सीमेंस, एबीबी, जीई आदि,रणनीतिक सहयोग संबंध स्थापित किए हैं और चाइना रेलवे ग्रुप इलेक्ट्रिक गैसीफिकेशन ब्यूरो के लिए तांबे और तांबे के मिश्र धातु के स्ट्रैंड्ड तार और संपर्क तार का लाइसेंस प्राप्त आपूर्तिकर्ता बन गए हैं।.
हम तांबे के संपर्क तार के लिए तकनीकी सहायता और सेवाएं प्रदान करते हैं, जिनमें शामिल हैंः
पैकेजिंग और शिपिंगः
