उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: CHAOXIN
भुगतान और शिपिंग की शर्तें
भुगतान शर्तें: टी/टी
विस्तार की ताकत: |
580 |
प्रतिरोधकता (20℃) Ωmm²/m: |
≤0.01777 |
ग्रेड: |
Cu-ईटीपी |
पात्र: |
आसान स्थापना, अच्छी चालकता |
लाभ: |
लंबी सेवा जीवन |
सतह खत्म: |
चिकनी |
जंग प्रतिरोध: |
उत्कृष्ट |
शुद्धता: |
99९% |
विस्तार की ताकत: |
580 |
प्रतिरोधकता (20℃) Ωmm²/m: |
≤0.01777 |
ग्रेड: |
Cu-ईटीपी |
पात्र: |
आसान स्थापना, अच्छी चालकता |
लाभ: |
लंबी सेवा जीवन |
सतह खत्म: |
चिकनी |
जंग प्रतिरोध: |
उत्कृष्ट |
शुद्धता: |
99९% |

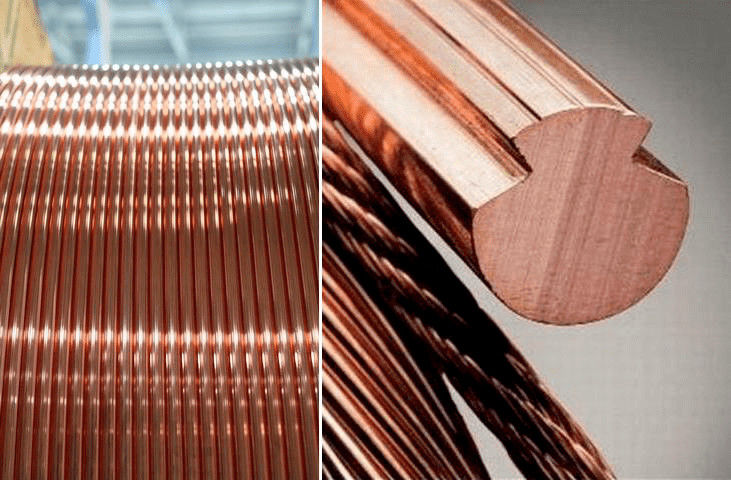

विद्युतीकृत रेलवे के लिए तांबे के संपर्क तार के साथ दीर्घकालिक प्रदर्शन
तांबा संपर्क तार एक प्रमुख विद्युत कनेक्शन उपकरण है जिसका उपयोग विद्युतीकृत रेलवे, शहरी रेल पारगमन, खदान कन्वेयर और अन्य प्रणालियों सहित कई अनुप्रयोगों में किया जाता है।इसका मुख्य कार्य शक्ति का संचरण करना हैयह आम तौर पर तांबे से निर्मित होता है, उत्कृष्ट चालकता और शक्ति प्रदान करता है, और उच्च यांत्रिक और विद्युत भार का सामना करने में सक्षम है।
विद्युतीकृत रेल में प्रयुक्त तांबे के संपर्क तार के विनिर्देशों में मुख्य रूप से 85 मिमी2, 110 मिमी2, 120 मिमी2, 150 मिमी2 आदि शामिल हैं।तांबे के संपर्क तारों के विनिर्देशों को आमतौर पर उनके क्रॉस-सेक्शन क्षेत्र के अनुसार वर्गीकृत किया जाता है, और विभिन्न विद्युतीकृत रेलमार्गों की आवश्यकताओं को पूरा करने के लिए तांबे के संपर्क तारों के विभिन्न विनिर्देशों में अलग-अलग विद्युत गुण और यांत्रिक शक्ति होती है।
तांबे के संपर्क तार के विनिर्देशों का चयन करते समय, रेलवे की रनिंग गति, लोड क्षमता,वर्तमान क्षमता और अन्य कारकों को यह सुनिश्चित करने के लिए विचार किया जाना चाहिए कि संपर्क तार सुरक्षित और विश्वसनीय रूप से बिजली प्रेषित कर सके.
तांबे के संपर्क तार के लाभों में शामिल हैंः
कॉपर संपर्क तार विनिर्देशः
| एन 50149-2012 | ||||||||||||||
| सामग्री | पदनाम | नाममात्र क्रॉस अनुभाग मिमी2 |
न्यूनतम तन्यता शक्ति एमपीए |
न्यूनतम तोड़ने का भार kN |
प्रतिशत बढ़ाव टूटने के बाद A200 |
प्रति किलोमीटर प्रतिरोध ((20°C) ओ/किमी |
प्रतिरोध (20°C) Ωmm2/m |
उलटा मोड़ परीक्षण | मोड़ | घुमावदार | तापमान गुणांक | तार का भार किलोग्राम/किमी |
||
| मिन.% | अधिकतम % | पूर्ण फ्रैक्चर | न्यूनतम द्रव्यमान | अधिकतम द्रव्यमान | ||||||||||
| सामान्य शक्ति तामा |
क्यू-ईटीपी क्यू-एफआरएचसी क्यू-एचसीपी क्यूओएफ |
80 | 355 | 27,5 | 3 | 10 | 0,229 | ≤0.01777 | ≥6 | 5 | 3 | 0.0038 | 690 | 733 |
| 100 | 355 | 34,5 | 3 | 10 | 0,183 | 862 | 916 | |||||||
| 107 | 350 | 36,3 | 3 | 10 | 0,171 | 923 | 980 | |||||||
| 120 | 330 | 38,4 | 3 | 10 | 0,153 | 1035 | 1099 | |||||||
| 150 | 310 | 45,1 | 3 | 10 | 0,122 | 1293 | 1374 | |||||||
| उच्च शक्ति तांबा और उच्च शक्ति तांबा-चांदी मिश्र धातु |
क्यूईटीपी CuFRHC CuHCP क्यूओएफ CuAg0,1 |
80 | 375 | 29,1 | 3 | 8 | 0,229 | ≤0.01777 | ≥6 | 5 | 3 | 0.0038 | 690 | 733 |
| 100 | 375 | 36,4 | 3 | 8 | 0,183 | 862 | 916 | |||||||
| 107 | 360 | 37,4 | 3 | 8 | 0,171 | 923 | 980 | |||||||
| 120 | 360 | 41,9 | 3 | 8 | 0,153 | 1035 | 1099 | |||||||
| 150 | 360 | 52,4 | 3 | 8 | 0,122 | 1293 | 1374 | |||||||
| सामान्य शक्ति तांबा-चांदी मिश्र धातु |
CuAg0,1 | 80 | 365 | 28,3 | 3 | 10 | 0,229 | ≤0.01777 | ≥6 | 5 | 3 | 0.0038 | 690 | 733 |
| 100 | 360 | 34,9 | 3 | 10 | 0,183 | 862 | 916 | |||||||
| 107 | 350 | 36,3 | 3 | 10 | 0,171 | 923 | 980 | |||||||
| 120 | 350 | 40,7 | 3 | 10 | 0,153 | 1035 | 1099 | |||||||
| 150 | 350 | 50,9 | 3 | 10 | 0,122 | 1293 | 1374 | |||||||
| तांबा मैग्नीशियम मिश्र धातु |
CuMg0,2 CuMg0,2 (उच्च प्रवाहकता) |
80 | 460 | 35,7 | 3 | 10 | 0,289 | ≤0.02240 ≤0.02155 (उच्च प्रवाहकता ) |
≥6 | 5 | 3 | 0.0031 | 690 | 733 |
| 100 | 450 | 43,7 | 3 | 10 | 0,231 | 862 | 916 | |||||||
| 107 | 440 | 45,7 | 3 | 10 | 0,216 | 923 | 980 | |||||||
| 120 | 430 | 50,1 | 3 | 10 | 0,192 | 1035 | 1099 | |||||||
| 150 | 420 | 61.1 | 3 | 10 | 0,154 | 1293 | 1374 | |||||||
| तांबा मैग्नीशियम मिश्र धातु |
CuMg0,5 | 80 | 520 | 40,4 | 3 | 10 | 0,385 | ≤0.02778 | ≥6 | 5 | 3 | 0.0027 | 690 | 733 |
| 100 | 510 | 49,5 | 3 | 10 | 0,286 | 862 | 916 | |||||||
| 107 | 500 | 51,9 | 3 | 10 | 0,268 | 923 | 980 | |||||||
| 120 | 490 | 57,0 | 3 | 10 | 0,239 | 1035 | 1099 | |||||||
| 150 | 470 | 68,4 | 3 | 10 | 0,191 | 1293 | 1374 | |||||||
| तांबे का टिन मिश्र धातु |
CuSn0,2 CuSn0,2 (उच्च प्रवाहकता) |
80 | 460 | 35,7 | 2 | 8 | 0,309 | ≤0.02395 ≤0.02155 (उच्च प्रवाहकता ) |
≥6 | 5 | 3 | 0.0032 | / | / |
| 100 | 450 | 43,7 | 2.00 | 8.00 | 0,247 | 865 | 919 | |||||||
| 107 | 430 | 44,6 | 2.00 | 8.00 | 0,231 | 926 | 983 | |||||||
| 120 | 420 | 48,9 | 2.00 | 8.00 | 0,206 | 1038 | 1103 | |||||||
| 150 | 420 | 61,1 | 2.00 | 8.00 | 0,165 | 1298 | 1378 | |||||||
तांबे के संपर्क तार का उपयोग लोकोमोटिव के पैंटोग्राफ को बिजली प्रेषित करने के लिए किया जाता है। इसका उपयोग बिजली उत्पादन, बिजली संचरण, बिजली वितरण, दूरसंचार, इलेक्ट्रॉनिक्स सर्किट,और अनगिनत प्रकार के विद्युत उपकरणतांबा बिजली का बेहतर चालक होता है और इसका प्रतिरोध कम होता है। यह लचीला, सस्ता और एक उत्कृष्ट संपर्क सतह प्रदान करता है।
Jiangyin Electric Alloy Co., Ltd, जिसे पहले Jiangyin Electric Alloy Factory के नाम से जाना जाता था, 12 जून 1985 को स्थापित किया गया था। यह मुख्य रूप से अनुसंधान और विकास, उत्पादन,और उच्च गति रेल सहायक उत्पादों की बिक्रीइसके मुख्य उत्पाद तांबे के मिश्र धातु के गहरे प्रसंस्करण उत्पाद हैं, जिनमें रेलवे संपर्क तार, रेलवे लोड-बेयरिंग केबल, तांबे के मिश्र धातु के बसबार और अन्य तांबे के घटक शामिल हैं।
अपनी स्थापना के बाद से कंपनी ग्राहकों को उन्नत प्रबंधन प्रणालियों के साथ उच्च गुणवत्ता वाले तांबे के मिश्र धातु उत्पादों और सेवाओं के साथ प्रदान करने के लिए प्रतिबद्ध है,मजबूत अनुसंधान एवं विकास क्षमताएंइसने रेल मंत्रालय के अधीन रेलवे ब्यूरो जैसे शंघाई, गुआंगज़ौ, बीजिंग, झेंग्झौ, चेंगदू,और अन्य रेलवे कार्यालय; रेल मंत्रालय के लोकोमोटिव और मोटर उत्पादन उद्यम, जैसे कि सीआरआरसी और राष्ट्रीय मोटर और विद्युत उपकरण उत्पादन उद्यम,साथ ही प्रसिद्ध घरेलू और अंतरराष्ट्रीय उद्यमों जैसे कि Xiangtan इलेक्ट्रिक, डोंगफांग इलेक्ट्रिक, श्नाइडर इलेक्ट्रिक, सीमेंस, एबीबी, जीई आदि,चीन रेलवे ग्रुप इलेक्ट्रिक गैसीफिकेशन ब्यूरो के लिए तांबे और तांबे के मिश्र धातु के स्ट्रैन्डेड तार और संपर्क तारों के लाइसेंस प्राप्त आपूर्तिकर्ता बन गए हैं।.
भविष्य में, the company will actively further expand its business in the field of copper alloy applications and gradually establish long-term and stable cooperative relationships with well-known international and domestic manufacturers.
